HSDPA vs. WiMAX: сравнение характеристик и перспектив технологий передачи данныхМы продолжаем цикл публикаций, направленных на популярное
изложение теоретических основ современных технологий беспроводной
связи. Изначально планировалось, что эта статья будет посвящена
технологии WiMAX (Worldwide interoperability for Microwave Access),
мировое признание которой в ближайшем будущем неминуемо, и которая уже
год как эксплуатируется в некоторых российских регионах (в частности, в
Москве доступ в Интернет по WiMAX предоставляется компанией «Синтерра»).
Однако 24 октября произошло знаковое событие — заседание
Государственной комиссии по радиочастотам (ГКРЧ) Минсвязи РФ, на
котором наконец-то было принято долгожданное решение о выделении
частотных диапазонов 900, 1800 и 1900 МГц для развертывания сетей
третьего поколения UMTS (Universal Mobile Telephone System). А это
означает, что технология HSDPA (High-Speed Downlink Packet Access),
доступная в ряде стран Европы, Северной Америки и Юго-Восточной Азии,
где развернуты сети WCDMA, будет, скорее всего, доступна и у нас.
HSDPA, которая во всем мире, кроме Российской Федерации, стала доступна
раньше WiMAX, многими наблюдателями называется главным конкурентом
последней, и тому есть немало причин.

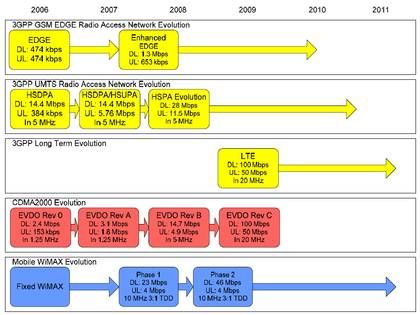

Следующий раздел будет посвящен краткому изложению истории вопроса. Если вы хорошо знакомы с историей развития стандартов второго и второго с половиной поколений, вы можете пропустить этот раздел. Конвергенция или война миров?Как вы уже знаете из наших предыдущих публикаций, почти за тридцать лет развития мобильной связи лежащие в её основе технологии претерпели несколько качественных изменений, приведших к делению технологий на «поколения»: 1G, 2G и 3G. Стандарты первого поколения (1G) были аналоговыми, и первый революционный скачок был совершен при переходе на цифровые стандарты второго поколения, среди которых следует выделить два главных направления — TDMA и CDMA. К числу первых принадлежит наиболее распространенный на сегодня стандарт GSM (читайте подробнее в наших ранних публикациях), и которому, по прогнозам аналитиков, суждено играть главную роль в мире еще несколько грядущих лет. Этот стандарт изначально проектировался для обеспечения качественной передачи голоса, и с этой задачей до сих пор справляется на «отлично». Однако когда возник глобальный спрос на доступ в Интернет с портативных ПК, а позднее, с развитием этих устройств — с КПК или смартфонов и мобильных телефонов (по WAP); оказалось, что стандарт GSM в чистом виде этот доступ обеспечивает не очень хорошо (максимальная пропускная способность — 9600 бит/с). Тогда для стандарта, число абонентов которого (в сумме с абонентами UMTS) приближается к двум миллиардам (из 2,41 млрд.) человек, были придуманы технологии передачи данных GPRS и EDGE, иногда называемые технологиями второго с половиной поколения. Стандарт CDMA оказался более приспособлен для передачи данных, однако, чтобы это не происходило в ущерб качеству передачи голоса, были придуманы технологии 1x RTT, EV-DO и EV-DV. Вариант CDMA2000 в своем базовом варианте относится к семейству стандартов третьего поколения, так как, в соответствии со спецификациями IMT-2000, обеспечивает пропускную способность передачи данных не менее 384 Кбит/с, чего достаточно для двусторонней видеосвязи в разрешении 320х240. Разветвившись на этапе второго поколения, технологии сотовой связи пришли к единому знаменателю в виде WCDMA — стандарта третьего поколения, лежащего в основе сетей UMTS. И это не удивительно, так как для обеспечения большой скорости передачи данных рано или поздно приходится использовать одни и те же технологии. Поэтому в «древе» GSM-GPRS-EDGE-UMTS на последних «ветвях» добавляется кодирование и мультиплексирование каналов, а в «древе» AMPS-CDMA-CDMA2000-WCDMA — разделение на поддиапазоны и OFDM (orthogonal frequency division multiplexing, мультиплексирование по ортогональным несущим). Рис. 1. Будущее развитие технологий передачи данных (нажмите для увеличения)В то же время, технологии беспроводных сетей, с самого начала создававшиеся исключительно для обмена данными, используют кодовое деление каналов и OFDM, что, как уже было сказано выше, неизбежно. Однако если на предыдущем этапе, когда на рынке доминировали стандарты второго и второго с половиной поколения, технологии передачи данных в сетях сотовой связи и беспроводные сети друг с другом конкурировать не могли, органично дополняя друг друга; то сейчас, с увеличением скорости доступа в Интернет в сетях сотовой связи, с одной стороны, и с увеличением охвата беспроводными сетями — с другой, разные «миры» вошли в конкурентный контакт друг с другом. У нас есть уникальная возможность пронаблюдать, какой из подходов окажется более приспособленным к жизни и востребован рынком: нацеленные на обеспечение голосовой связи сети сотовой связи, предоставляющие широкополосный доступ к цифровым сетям (в частности, к интернету); или предназначенные для передачи данных беспроводные сети, успешно освоившие технологии VoIP (Voice-over-IP). По всей видимости, именно поэтому разработчики не спешат со спецификациями стандартов четвертого поколения (4G), хотя, конечно, некоторые детали в прессу всё же просачиваются. Есть мнение, и небезосновательное, что к моменту «созревания» стандартов 4G, в них будут объединены технические решения, используемые сегодня как в беспроводных сетях, так и в сетях сотовой связи. HSDPA — High Speed Downlink Packet AccessЭта технология, как следует из её названия, принадлежит к семейству решений, использующих пакетную передачу данных. К этому семейству принадлежат и уже описанные нами GPRS и EDGE. Физически, HSDPA является «надстройкой» к сетям WCDMA/UMTS, поэтому нередко её называют «третьим с половиной» поколением или 3,5G. «Половинка» в этом неформальном названии обоснована ещё и тем, что пропускная способность HSDPA в стартовом варианте составила 1,8 Мбит/с, а теоретический максимум составит 14,4 Мбит/с. Правда, до теоретического максимума пока ещё очень далеко — за два года внедрения технология пока преодолела лишь планку в 3,6 Мбит/с, впрочем, принятая на вооружение многими поставщиками оборудования (в частности, Option) стратегия заключается в том, что вендоры поставляют готовые устройства, заранее поддерживающие более высокую пропускную способность, нежели сегодня способен обеспечить оператор. Им остается только дождаться того светлого дня, когда оператор модернизирует свои базовые станции (а операторам так или иначе приходится периодически менять инфраструктурное оборудование) — и voila - можно загружать из интернета файлы со скоростью 7,2 Мбит/с. Несомненным плюсом этой технологии является то, что дальность связи практически равна дальности охвата сигналом базовой станции (с некоторыми оговорками, о которых мы упомянем в самом конце), а минусом — то, что высокая скорость доступна только для получения (downlink) данных, а для отправки придется довольствоваться базовым для WCDMA значением — 384 Кбит/с. Этот недостаток, как ожидается, будет устранен с появлением технологии HSUPA (High-Speed Uplink Packet Access), а связка HSDPA+HSUPA будет называться просто HSPA (High-Speed Packet Access). Как было видно на первом рисунке, еще не исчерпан весь резерв развития технологий GPRS/EDGE, о которых мы уже подробно рассказывали. Для улучшения скорости передачи данных возможно использование методик оптимизации загрузки частотных диапазонов, одновременной передачи и приема сигналов, новых модуляционных схем — это то, что уже придумано, и наверняка найдутся и другие подходы, способные продлить жизненный цикл этих технологий. Однако, являясь надстройками над TDMA, они не дадут качественного рывка вперед — для этого необходим переход на иной физический уровень, каковым является UMTS. UMTS (Universal Mobile Telecommunications System) использует в качестве физического уровня стандарт WCDMA, но в то же время, и унаследованная от прежних поколений инфраструктура будет также включена в систему мобильной связи — не зря же её назвали универсальной.Как видно на втором рисунке, основу ядра UMTS составляют контроллеры базовой станции (BSC, Base Stantion Controller), центр коммутации мобильных телефонов (MSC, Mobile Switching Center), регистр домашних пользователей (HLR, Home Location Register), сервер коммутации пакетов (SGSN, Serving GPRS Support Node) и маршрутизатор доступа в интернет (GGSN, Gateway GPRS Support Node). Все эти узлы унаследованы UMTS от GSM/EDGE, более того, как видим, интеграция с WLAN возможна уже на этом этапе. Если пользователю одновременно доступны и сеть GSM, и WCDMA, ядро UMTS будет перераспределять их в зависимости от нагрузки сетей. В тех случаях, когда одна из сетей недоступна — наиболее распространенной ситуацией является та, при которой есть сигнал GSM, но нет покрытия WCDMA, используется физический уровень GSM. Главным отличием WCDMA от GSM является то, что стандарт использует широкие поддиапазоны, в которых передается шумоподобный код (см. статью о CDMA), содержащий данные для всех абонентов. Модифицируя код, WCDMA Release 99 определяет количество трафика, выделенного под голосовую связь и данные, для разных абонентов, каждые 10 мс. С внедрением HSPA это время сокращено до 2 мс. Помимо деления на поддиапазоны, отличающее WCDMA от CDMA, в UMTS, как более высокоуровневом стандарте, предусмотрена QoS (Quality of Service) с несколькими приоритетами:

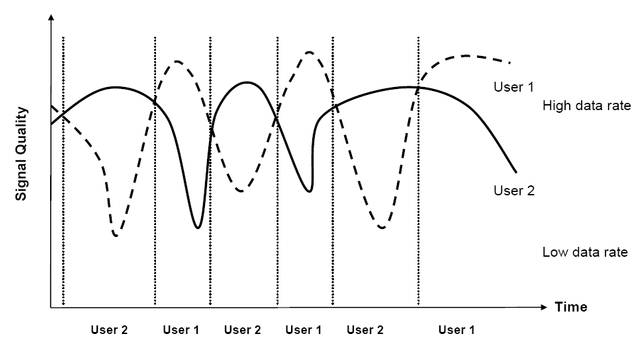

Пропускная способность каналов связи UMTS Release 99 зависит от фактора распределения (spreading factor, определяет количество каналов связи, закодированных в один поддиапазон) и может достигать 768 Кбит/с (фактор распределения равен четырем). Теоретически, стандарт позволяет назначить три таких «нисходящих» (то есть, направленных от базовой станции к мобильному терминалу) канала для одного абонента, что позволяет достичь пропускной способности в 2 Мбит/с, однако, на практике (не стоит забывать, что чем больше число пользователей, тем выше фактор распределения) фактор распределения в нисходящих каналах фиксируется на уровне восьми, что соответствует 384 Кбит/с. Кроме того, многие операторы намеренно не предоставляют большей пропускной способности, стимулируя абонентов переходить на HSDPA. Для, сравнения, при голосовой связи фактор распределения составляет от 128 до 256. Спецификации технологии HSDPA были опубликованы в 3GPP Release 5. Технология полностью обратно совместима с UMTS Release 99 и позволяет одновременно предоставлять сервисы голосовой связи и передачи данных UMTS и HSDPA. При этом максимальная теоретическая пропускная способность технологии составляет 14,4 Мбит/с. Для достижения столь высокой спектральной эффективности, потребовалось реорганизовать структуру каналов, использовать как кодовое, так и временное разделение каналов, увеличить уровень модуляционной схемы, а также использовать более быстрые алгоритмы пересылки пакетов и повторной трансляции в случае ошибок. В HSDPA используются каналы HS-PDSCH (High-Speed Physical Downlink Shared Channels). В одном 5-МГц поддиапазоне WCDMA возможна организация до 15 таких каналов с фактором распределения 16. Выделение каналов под нужды разных пользователей изменяется каждые 2 мс. Заметное «неравноправие», хорошо видное на рисунке, связано с тем, что приоритет предоставления каналов отдается тем пользователям, у которых наилучшее качество сигнала. Таким образом, «быстрые» пользователи «получают» кусочек трафика и «переваривают» его в то время, пока уровень сигнала невысок, в ожидании «лучших времен». За уровнем сигнала, напомним, система следит с интервалом в 2 мс.В HSDPA применяются модуляционные схемы WCDMA QPSK (Quadrature Phase-Shifting Keying) и 16-QAM (Quadrature Amplitude Modulation). Об этих модуляционных схемах мы также упоминали в статье, посвященной EDGE. В первой модуляционной схеме в одном символе передается два бита данных, во второй — четыре. Однако последняя модуляционная схема может быть задействована лишь в том случае, если этого позволяет уровень сигнала, а точнее — соотношение сигнал/шум. Вне зависимости от того, какая модуляционная схема используется в текущий момент, данные передаются в виде избыточного кода, содержащего собственно данные и дополнительные биты (простейший пример избыточного кода — число плюс контрольная сумма, состоящая из одного бита), количество которых может достигать до четверти от длины пакета Что касается усовершенствований в области алгоритмов повторной отправки пакетов в случае их некорректного приема, то в новой технологии Fast Hybrid ARQ (Fast Hybrid Automatic Repeat Request), в отличие от GPRS/EDGE, корректность приема пакетов отслеживается как базовой станцией, так и терминалом (телефоном), а повторно передаваемые пакеты чередуются с успешно передаваемыми («гибридность» алгоритма, по замыслу разработчиков, увеличивает вероятность успешного приема благодаря «схожести» таких групп пакетов).
К настоящему моменту ряд европейских операторов уже предоставляет сервис HSDPA с пропускной способностью 3,6 Мбит/с (категории 5 и 6). Как ожидается, в будущем году будет преодолен еще один барьер и скорость получения данных с использованием технологии достигнет 7,2 Мбит/с. Полоса частот, которая будет выделена в нашей стране, предположительно позволит задействовать по два частотных диапазона шириной 75 МГц (в полосе 1800 МГц) или 35 МГц (в полосе 900 МГц) — в полной аналогии с Европой. Остается надеяться, что и сервис HSDPA будет доступен нашим абонентам также достаточно скоро. WiMAX - Worldwide interoperability for Microwave AccessСвоим названием, которое можно перевести как «всемирное взаимодействие сетей для беспроводного доступа в микроволновом диапазоне», технология обязана, во-первых, своей направленности на реализацию так называемой связи «последней мили» (отсюда «взаимодействие сетей»), а, во-вторых, тому, что изначально (в июне 2004 года, когда разрабатывался стандарт 802.16) планировалось использовать частотный диапазон от 10 до 66 ГГц (отсюда — «микроволновый диапазон»). Однако впоследствии частотный диапазон был изменен на 2-11 ГГц (802.16d), и теперь частоты WiMAX перекрываются с частотами Wi-Fi (2,4 и 5,4 ГГц) и UWB, что, впрочем, не мешает им мирно сосуществовать в эфире, так как в каждой из этих технологий используются разные подходы к кодированию и передаче данных. Хотя, конечно, технология WiMAX во многом схожа с технологией Wi-Fi, впрочем, это объясняется тем, что подходов к увеличению пропускной способности при беспроводной передаче данных не так уж и много. Так что у инженеров, продвигающих технический прогресс вперед, имеется достаточно ограниченный набор инструментов, из которых, тем не менее, удается каждый раз сделать что-то новое. В то же время, WiMAX не должна будет стать прямым конкурентом Wi-Fi-сетей, скорее, эта технология претендует на роль сильного конкурента технологиям передачи данных в сетях мобильной связи. Мобильная связь сегодня достигла планетарных масштабов — по некоторым оценкам, покрытие сетей сотовой связи достигает 70% поверхности земной суши, а количество пользователей мобильной связи приближается к двум миллиардам абонентов, что соответствует примерно трети всего населения Земли. При рассмотрении в таком ракурсе, очевидно, что у Wi-Fi-сетей мало шансов стать повсеместными, так как на обеспечение широкого покрытия понадобится слишком много узлов доступа, а это дорого и нецелесообразно. Но это вовсе не означает, что технология Wi-Fi является «ущербной» - её ниша еще совершенно не исчерпана, а спрос на высокую пропускную способность, предела роста которой пока не видно: уже доступная сейчас и обязательная в черновых спецификациях 802.11n технология MIMO позволяет достичь более 100 Мбит/с (в сетях 802.11g), а значит, Wi-Fi должна будет в обозримом будущем стать реальной альтернативой проводных локальных цифровых сетей. Как и UMTS, WiMAX представляет собой целое семейство стандартов с шириной канала от 1,5 до 20 МГц. Согласно спецификациям IEEE 802.16d, принятым в июне 2004 года, предусмотрено три разных физических уровня (PHY): первый из них, 256-точечный FFT (FFT — Fast Fourier Transform, быстрое преобразование Фурье) OFDM, является обязательным. Также в семействе WiMAX представлены два необязательных стандарта: SC (Single-Carrier, одна несущая, что роднит этот стандарт с CDMA) и 2048 OFDMA (Orthogonal Frequency Division Multiple Access). OFDMA, к слову, представляет собой еще один, новый подход к мультиплексированию каналов связи и является развитием FDMA (Frequency Division Multiple Access), использовавшегося вместе с временным уплотнением (TDMA) в GSM. Помимо мультиплексирования по ортогональным несущим (OFDM), в WiMAX заложена поддержка большего количества модуляционных схем — BPSK, QPSK, QAM16 и QAM64. В теоретическом случае максимального уровня сигнала, позволяющего использовать квадратурную модуляционную схему QAM64 и присутствия в системе только одного пользователя, которому будут предоставлены все 192 несущих шириной по 20 МГц каждая, пропускная способность связи такого пользователя с базовой станцией составит 75 Мбит/с. Однако в реальности, конечно, так не бывает — в первую очередь, пользователю никогда не будет доступно такое количество свободных частотных диапазонов (192*20=3840 МГц). О дальности связи разговор будет особый — об этом аспекте я упомяну далее, когда мы будем сравнивать WiMAX и HSDPA. Наиболее распространенным на сегодняшний день является диапазон 3,5 ГГц (3,3-3,6 ГГц), максимальная пропускная способность в котором, как нетрудно подсчитать, достигает 5,86 Мбит/с. Еще одним важным отличием WiMAX от Wi-Fi, да и, в общем-то, от HSDPA, является возможность осуществления связи между терминалами, не находящимися на линии видимости друг друга. Это достигается путем использования огибания и отражения сигнала от препятствий, а также ретрансляции данных, направленных одному терминалу, на несколько других терминалов, из которых один или несколько находятся на линии видимости с адресатом. В чем-то этот подход схож с mesh-сетями, однако, в случае с WiMAX есть ограничения в виде необходимости связи определенных терминалов (узлов доступа или маршрутизаторов) с глобальной сетью (WAN), в то время как mesh-сети, как предполагается, будут самодостаточны. Пока, впрочем, существующие mesh-технологии являются закрытыми, но есть надежда, что к 2008 году в IEEE появится первый стандарт mesh-сетей. Как и в последних вариантах сетей сотовой связи, в беспроводных цифровых сетях уделено большое внимание QoS, позволяющей приоритетизировать трафик. QoS WiMAX несколько отличается от QoS HSDPA: главным отличием первой от последней является механизм запросов и разрешений. В каждой группе пакетов предусмотрена пауза (contention slot), предназначенная для установления нового сеанса связи клиентским терминалом. Также частью QoS является алгоритм назначения модуляционной схемы для каждого абонента, причем восходящему и нисходящему трафику могут быть присвоены разные модуляционные схемы. Кроме того, в WiMAX предусмотрены криптографические алгоритмы (позволю себе напомнить, что к Wi-Fi в области криптографии было очень много нареканий):
Pro & ContraДальность связиЯ намеренно перенес обсуждение дальности связи в завершающую часть статьи. Природа — штука упрямая, и, несмотря на все ухищрения, есть определенные вещи, которых добиться, прямо скажем, невозможно. Теоретически, дальность связи WiMAX может достигать 30 км (что сравнимо с коммерческим радиусом соты в стандарте GSM), а пропускная способность — 75 Мбит/с. Учитывая, что реальная полоса пропускания на порядки ниже, чем теоретическая, будем ориентироваться на приведенную выше оценку в 5,86 Мбит/с. Однако ни в коем случае не следует думать, будто на удалении в 30 км пропускная способность связи составит те же 5,86 Мбит/с, что составляли бы, скажем, на удалении в пятьсот метров. Чем дальше находится терминал от базовой станции, тем слабее сигнал (хуже соотношение сигнал/шум), значит, понижается уровень модуляционной схемы, уменьшается количество передаваемых в одном символе бит. Нельзя не учесть и того обстоятельства, что более высокочастотный сигнал поглощается воздухом сильнее, а значит, соотношение сигнал/шум у WiMAX на частоте 3,5 ГГц будет убывать с расстоянием быстрее, чем у GSM, с которым мы только что её сравнивали. Не лучше обстоят дела и у HSDPA, для которой, по некоторым оценкам, максимальная пропускная способность в 14,4 Мбит/с достигается на удалении менее одного километра от базовой станции, а на дистанции в 6 км скорость передачи данных падает до менее 1 Мбит/с. Принципиальное отличие HSDPA заключается в том, что в тех областях, где пользователю недоступна самая высокая пропускная способность, технология по-прежнему позволяет пользоваться сервисами передачи данных, но уже с меньшей пропускной способностью (на уровне WCDMA или GPRS/EDGE) — десятки килобит в секунду. Таким образом, нельзя сказать, что дальность связи является сильной стороной той или иной технологии, впрочем, стоит отметить возможность связи по WiMAX между станциями, не находящимися на линии прямой видимости друг с другом. Количество пользователейК действительно сильной стороне HSDPA следует отнести то обстоятельство, что технология изначально рассчитана на большое количество одновременных пользователей, в то время как WiMAX ограничивается рассмотрением десятков, в лучшем случае — сотен терминалов. Более того, эксперты предрекают WiMAX серьезные проблемы при наращивании количества пользователей в корпоративных сетях. Нельзя сказать, что HSDPA полностью лишена этих проблем. Если все абоненты вдруг решат одновременно закачать из Интернета по какому-нибудь большому файлу, это не может не отразиться на скорости закачки. Однако с использованием HSDPA (эту особенность технология унаследовала от CDMA) все пользователи просто испытают снижение скорости связи, в то время как в WiMAX в аналогичной ситуации нагрузка на маршрутизатор резко возрастает, и он может с ней не справиться. Пропускная способностьВыигрыш в пропускной способности WiMAX у HSDPA на равном расстоянии от базовой станции пока не так очевиден. Это связано в первую очередь с тем, что для WiMAX доступно пока не так много частотных диапазонов. Однако если HSDPA, являясь эволюционным шагом в развитии WCDMA, приближается к порогу спектральной эффективности, то у WiMAX возможных путей развития значительно больше — это и новые частотные диапазоны (от 10 до 66 ГГц, помните?), и новые модуляционные схемы (а также комбинации с предыдущими), и MIMO (multiple-input-multiple output). МультимедиаСпособности обеих технологий передавать мультимедийные данные практически одинаковы. И в WiMAX, и в HSDPA есть QoS и приоритетизация трафика. А что предпочесть — голосовую связь в WCDMA/HSDPA или VoIP/WiMAX, с технической точки зрения, — дело вкуса. Но не с экономической — VoIP-трафик обойдется в сущие копейки по сравнению с трафиком WCDMA, который по-прежнему довольно дорог. БезопасностьВ HSDPA не предусмотрено дополнительных функций безопасности. Аутентификация пользователя производится по SIM (или R-UIM)-карте, а кодирование данных для разных пользователей, характерное для всех стандартов семейства CDMA, работает лучше любого криптографического алгоритма, но не в том случае, если желающий просмотреть конфиденциальные данные находится на базовой станции или каким-то образом получает от неё канальный код (чем вполне могут воспользоваться сотрудники правоохранительных органов). В WiMAX предусмотрена поддержка современных криптографических алгоритмов (AES с 1024-разрядным ключом, например), а это наверняка придется по вкусу корпоративным пользователям, которые хотят хранить свои данные в секрете от всех. Хотя, секретность эта, как известно, — до поры, до времени, ибо невзламываемых защит не бывает. ЗаключениеВыделить среди двух рассмотренных здесь технологий однозначного фаворита — невозможно. И та, и другая обладают как сильными сторонами, так и недостатками. Можно отметить только то, что во всем мире HSDPA начала эксплуатироваться раньше WiMAX и уже, можно сказать, прижилась, в то время как в России — наоборот, WiMAX уже есть и используется, а когда появятся первые WCDMA-сети, не говоря о самой HSDPA, — сказать пока трудно. Однако наличие на рынке двух конкурирующих технологий — это всегда хорошо, потому что, с одной стороны, стимулирует технический прогресс, а с другой — всегда ведет к снижению цен для потребителей, что, согласитесь, приятно. Автор: Сергей ЛурьеДжерело: iXBT.com Обговорення новиниКоментариев пока никто не оставил. Станьте первым! Попередні новини
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
